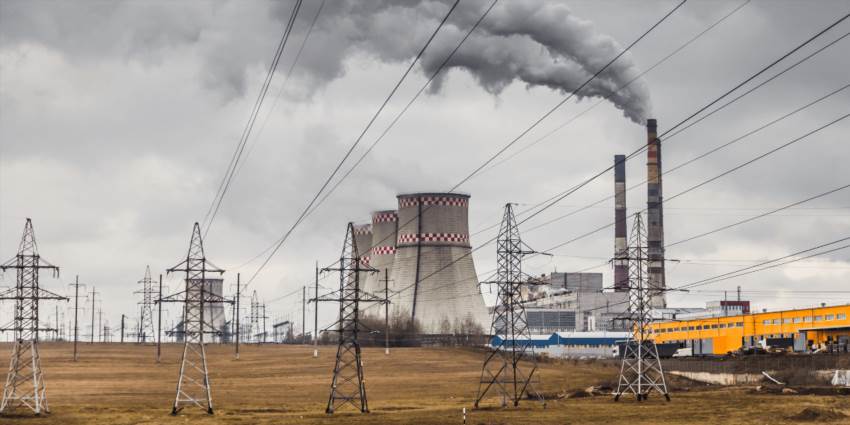

Теплоелектроцентраль, яку в енергетичному середовищі часто називають просто ТЕЦ, виконує одночасно дві ключові задачі – генерує електричну енергію і подає тепло зовнішнім споживачам. Така дворівнева логіка дає змогу використовувати паливо з удвічі більшою користю, ніж на звичайній конденсаційній електростанції. Ідея спільного виробництва з’явилася ще наприкінці ХІХ століття, коли міські мережі опалення потребували стабільних джерел тепла, а промисловість шукала способи скоротити витрати на пару. Сьогодні ТЕЦ залишаються потужним фундаментом для централізованого теплопостачання цілих районів, а також незамінним помічником для заводів, комбінатів і тепличних господарств.
Когенераційний цикл у дії
Робочий процес на ТЕЦ побудований навколо когенерації – технології, яка не дає тепловій енергії безцільно розсіюватися в навколишнє середовище. Якщо на конденсаційній електростанції після турбіни пара потрапляє в конденсатор і величезний обсяг тепла викидається через градирні, то на когенераційному об’єкті це тепло цілеспрямовано відбирають для обігріву житла або постачання технологічної пари. За своєю фізичною суттю йдеться про класичний паросиловий цикл Ренкіна з контрольованим проміжним відбором пари. Паливо – будь-то природний газ, вугілля, мазут або біомаса – спалюється в котлі, нагріваючи воду до стану перегрітої пари. Отримана пара під високим тиском прямує до турбіни, де її внутрішня енергія перетворюється спочатку на кінетичну, а обертовий рух ротора через генератор дає електрику. Після першого ступеня розширення частину пари відводять у спеціальні теплообмінники мережевого контуру. Решта проходить крізь наступні ступені турбіни, виконуючи додаткову механічну роботу, і лише залишковий потік скидається в конденсатор або повертається до технологічного циклу. Теплоносій, нагрітий у мережевих підігрівачах, подається у міські магістралі, а охолоджений зворотний потік знову надходить на станцію. Коефіцієнт використання палива в такому циклі часто досягає 80–92%, що різко контрастує з 35–40% у класичного конденсаційного блоку. Ключова інженерна тонкість полягає в тому, щоб підтримувати необхідний тиск відбору залежно від температури зовнішнього повітря – тоді обладнання працює з максимально можливою економічністю. Для цього застосовують регулювальні діафрагми, поворотні лопатки або зміну витрати пари через байпасні лінії. У результаті теплоелектроцентраль перетворюється на гнучку систему, що миттєво реагує на зміну теплового навантаження без помітного зниження електричного ККД.
Головні вузли теплоелектроцентралі
Обладнання сучасної ТЕЦ утворює чітку ієрархію, де кожен компонент безпосередньо впливає на надійність теплопостачання. Паровий або водогрійний котел служить джерелом первинної енергії – його топка спалює паливо, а екранні труби передають теплоту воді та парі. Після котла пара спрямовується до парової турбіни, що за конструкцією може бути як одновальною, так і багатоциліндровою. Вал турбіни жорстко з’єднаний з електричним генератором, де механічна енергія переходить у трифазний змінний струм. Тепломеханічна частина включає мережеві підігрівачі, у яких пара віддає тепло воді, що циркулює в системі централізованого опалення. Поруч обов’язково присутні насосні станції, що підтримують циркуляцію теплоносія, та розгалужена система трубопроводів із запірною арматурою. Варто згадати і хімводопідготовку – вона видаляє з води солі жорсткості й кисень, запобігаючи утворенню накипу та корозії. Щільно з цим пов’язаний деаератор, який видаляє розчинені гази перед подачею живильної води у котел. Нижче наведено ключові компоненти, без яких робота станції неможлива:
- котел з топкою та пароперегрівачем;
- парова турбіна з відборами;
- електричний генератор;
- мережеві підігрівачі та конденсатор;
- насосне господарство – живильні, мережеві й конденсатні насоси;
- система хімводопідготовки й деаератор;
- автоматизована система керування технологічним процесом.
Кожний із цих елементів має свою специфіку експлуатації. Наприклад, лопатки турбіни виготовляють із жароміцних сталей, здатних витримувати температуру до 565 °C і вище, а в сучасних газотурбінних надбудовах використовують монокристалічні сплави. Мережеві насоси часто оснащують частотними перетворювачами, щоб плавно регулювати подачу залежно від потреби району. Така деталізація дає змогу зрозуміти, що теплоелектроцентраль – це не просто “великий котел із трубою”, а складна інженерна споруда, де кожен вузол налаштовують для безперервної та безпечної роботи впродовж усього опалювального сезону.
Які ТЕЦ бувають за типом турбін
Класифікація теплоелектроцентралей насамперед залежить від того, як організовано відбір тепла з парового тракту. Найпростіша схема – турбіна з протитиском, де вся відпрацьована пара виходить із турбіни під тиском, придатним для подачі безпосередньо споживачу. Такі станції дуже компактні, однак їхнє електричне навантаження жорстко прив’язане до теплового споживання: зменшили відбір – впала й генерація струму. Значно гнучкіший варіант – турбіна з регульованим проміжним відбором пари. У цьому випадку частина потоку забирається на теплові потреби, а решта продовжує рух до конденсатора, що дає змогу незалежно змінювати видачу електроенергії в широких межах. Газотурбінні ТЕЦ стали логічним продовженням розвитку: тут замість парового котла використовується газотурбінна установка, вихлопні гази якої нагрівають воду в котлі-утилізаторі. Парогазова станція пішла ще далі – вона об’єднує газову турбіну, котел-утилізатор і парову турбіну, доводячи сумарний ККД до феноменальних 60–64% з одночасним виробництвом тепла. Додатково існують установки, оснащені двигунами внутрішнього згоряння, які генерують електрику, а тепло вихлопу й системи охолодження утилізують для обігріву. Порівняльні характеристики основних конфігурацій зібрані в таблиці, щоб легше було орієнтуватися в різноманітті рішень.
| Тип установки | Особливості відбору тепла | Найчастіша сфера застосування |
|---|---|---|
| Парова турбіна з протитиском | Уся пара після турбіни подається споживачу; виробіток електроенергії прямо залежить від теплового навантаження | Промислові підприємства з постійною потребою в технологічній парі |
| Парова турбіна з регульованим відбором | Частина пари відбирається на тепло, залишок іде в конденсатор; можна гнучко регулювати електричну потужність | Міські ТЕЦ, великі опалювальні райони з нерівномірним графіком споживання тепла |
| Газотурбінна ТЕЦ | Тепло вихлопних газів гріє воду в котлі-утилізаторі; швидкий запуск і висока маневреність | Районні опалювальні котельні, переведені в режим когенерації |
| Парогазова ТЕЦ | Послідовне використання газової та парової турбіни з відбором тепла; найвищий електричний ККД | Великі промислові вузли, міста-мільйонники |
Вибір конкретного типу турбіни диктується економікою проекту і профілем теплового споживача. Наприклад, хімічний комбінат, якому потрібна пара під тиском 1,2 МПа майже без добових коливань, сміливо вибирає простий та недорогий протитиск. Комунальне підприємство, що обслуговує спальний район, віддає перевагу турбіні з відбором, щоб у міжсезоння швидко знижувати електричну потужність без втрати достатньої температури в подавальному трубопроводі. Парогазові рішення стали візитівкою багатьох європейських міст саме через здатність видавати максимум електроенергії при мінімальному споживанні палива.
У містах Данії та Фінляндії когенераційні установки покривають понад 70% потреб у централізованому теплі. Це дає змогу суттєво зменшувати питомі витрати палива на одиницю корисної енергії та підвищувати загальну надійність теплопостачання.
Куди надходить енергія після турбіни
Тепло, відібране на ТЕЦ, знаходить застосування в трьох основних напрямках – опалення житлових і громадських будівель, гаряче водопостачання та постачання пари виробничим споживачам. У міському централізованому теплопостачанні нагріта вода з температурою до 150 °C (у піковому режимі) подається в магістральні мережі, звідки через центральні теплові пункти або індивідуальні теплові пункти потрапляє до радіаторів і бойлерів. Скидання тепла відбувається за температурним графіком, який корегується залежно від погоди: що холодніше на вулиці, то вищу температуру тримають у подавальній лінії. Паралельно існує окремий контур для гарячого водопостачання, який функціонує цілий рік, незалежно від опалювального сезону. Тут температура води зазвичай підтримується на рівні 65–75 °C, що вимагає точного регулювання клапанів на теплообмінниках. Промисловість висуває значно жорсткіші вимоги; багатьом виробництвам потрібна саме пара з визначеним тиском і температурою – для випарювання, стерилізації, хімічних реакцій або роботи парових привідних механізмів. Чавуноливарні цехи, молокозаводи, фармацевтичні фабрики часто прямо підключаються до колекторів ТЕЦ паровими лініями, минаючи мережеві підігрівачі. Дещо екзотичнішим, але цілком реальним сценарієм є використання тепла для холодопостачання – абсорбційні холодильні машини здатні перетворювати гарячу воду на холод, що живить системи кондиціонування великих торговельних центрів або льодових арен. Усі ці потоки об’єднує інженерна схема з гідравлічним розподілом, яка за допомогою регулювальних клапанів і частотних насосів гарантує кожному споживачеві саме той обсяг енергії, який йому необхідний у конкретну годину. Баланс між електричним та тепловим навантаженням відстежує автоматизована система диспетчерського керування, що дозволяє уникати перевитрат палива навіть при різких стрибках споживання.
Переваги та обмеження технології
Спільне виробництво тепла й електрики приваблює насамперед надзвичайно високим коефіцієнтом використання палива, який у кращих зразках сягає 90% і вище. Для порівняння, будь-яка сучасна конденсаційна електростанція навіть із надкритичними параметрами пари рідко перетинає позначку 45–47%. Практичний виграш виражається в тому, що для обігріву типового мікрорайону та одночасного живлення мережі потрібно вдвічі менше палива, ніж при роздільному виробництві тих самих обсягів енергії. Крім прямої економії, ТЕЦ забезпечує вищу надійність теплопостачання, оскільки станція зазвичай має резервні котли і може короткочасно працювати без відбору пари, підтримуючи подачу тепла навіть при ремонті обладнання. Однак технологія має і свої вразливі місця. Розташування ТЕЦ доводиться обирати якомога ближче до великого споживача тепла через втрати в трубопроводах – перекидати гарячу воду на десятки кілометрів економічно нерозумно. Відповідно, земельна ділянка, інфраструктура під’їзних шляхів, паливоподачі та прокладання магістральних мереж помітно збільшують капітальні витрати. Другий стримувальний чинник – обов’язкове узгодження графіків теплового й електричного навантаження. У теплий період року, коли опалення не потрібне, а гаряче водопостачання обмежується мінімумом, теплове навантаження падає, і паросилова установка може виявитися недовантаженою, що веде до погіршення ККД. Частково цю проблему знімають акумулятори тепла, але вони теж вимагають додаткових вкладень. Є й нюанси, пов’язані з паливом: вугільні ТЕЦ виграють у вартості енергоносія, проте для них важлива безперебійна логістика доставки та золошлаковидалення, а газові – залежать від магістральних трубопроводів і цінової політики. Незважаючи на ці обмеження, когенерація залишається одним із найефективніших способів використання викопних ресурсів, що підтверджується стабільним попитом на модернізацію існуючих станцій.
Нові можливості для старих станцій
Велика кількість теплоелектроцентралей, збудованих ще в 70–80-х роках минулого століття, сьогодні проходять глибоку модернізацію, яка вдихає в них друге життя. Один із найпоширеніших напрямків – встановлення газотурбінної надбудови перед паровим котлом, що перетворює традиційну паросилову станцію на парогазову. Виграш в електричному ККД при цьому може становити 8–12 процентних пунктів, а час окупності такого проекту часто не перевищує п’яти років. Друга група рішень стосується цифровізації керування. Сучасні предиктивні системи на основі машинного навчання аналізують архіви погоди, споживання електроенергії та тепла, і на цій основі дають рекомендації щодо оптимального завантаження котлів і турбін. Це дає змогу уникати роботи обладнання в невигідних режимах і скорочувати витрати палива на кілька відсотків без жодних механічних переробок. Велику увагу приділяють тепловим акумуляторам – ємностям об’ємом у кілька тисяч кубометрів, які запасають надлишок гарячої води вночі, а віддають її у піковий ранковий час. Такий буфер знімає обмеження за мінімальним тепловим навантаженням і підвищує загальну маневреність станції. Варто зазначити, що все більше промислових споживачів починають використовувати пару з ТЕЦ у технологічних процесах, що вимагають точної стабілізації тиску – для них монтуються швидкодіючі редукційно-охолоджувальні установки, які миттєво реагують на коливання. Окремий трек пов’язаний із заміною пальникових пристроїв на мультипаливні системи, здатні споживати водночас газ і рідке паливо, або навіть переходити на попутний нафтовий газ. Усі ці зміни, на перший погляд, виконуються поступово, але в сукупності вони радикально змінюють профіль роботи станції, дозволяючи їй вписуватися в сучасні вимоги швидкого регулювання потужності та високої надійності.
Підбиваючи підсумок, слід сказати, що теплоелектроцентраль перетворює енергію палива на два корисні продукти з такою віддачею, яка залишається недосяжною для роздільних схем генерації. Вона починалася як простий спосіб зігріти кілька сусідніх кварталів, а перетворилася на складну систему з десятками контрольованих параметрів, що живить і багатоповерхівки, і заводи, і навіть криті ковзанки. Розуміння будови, різновидів та реальних способів застосування ТЕЦ дає ключ до оцінки енергетичної політики міст і регіонів – адже там, де є великий споживач тепла, логіка когенерації завжди буде вигравати у змаганні за ефективність.
