Відверто кажучи, ринок портативних зарядних пристроїв часто пропонує або відвертий ширпотреб з ємністю, що не дотягує і до половини заявленої, або надто дорогі брендові моделі, функціонал яких ви не використовуєте й на третину. Виникає логічне бажання взяти ситуацію під власний контроль і спаяти те, що ідеально пасуватиме саме вашому смартфону, планшету чи навіть ноутбуку. Домашнє конструювання дозволяє не лише заощадити кошти, а й досягти такої автономності, яка й не снилася магазинним аналогам. При цьому ви отримуєте пристрій, ремонтопридатність якого дорівнює ста відсоткам, адже ви знаєте там кожен гвинтик і контакт. Якщо у вас є базові навички поводження з паяльником і мультиметром, зібрати надійний девайс можна буквально за один вечір, використовуючи компоненти, які часто припадають пилом у майстерні або видобуваються зі старих батарей ноутбуків.
Перш ніж зануритися в нетрі схемотехніки, варто чітко усвідомити головний принцип: ми не просто з’єднуємо батарейки, а будуємо мініатюрну енергетичну систему з контрольованим входом та виходом. Бездумне паралельне з’єднання літієвих елементів без плати захисту (BMS) – це прямий шлях до їхньої деградації, здуття або навіть займання. Ми ж прагнемо створити безпечний інструмент, який слугуватиме роками. Тому далі розглянемо не просто послідовність дій, а логіку прийняття рішень щодо вибору напруги, струму та механічного захисту зібраної схеми. Приготуйтеся до коліткої, але напрочуд вдячної роботи, результат якої приємно обтяжує кишеню в буквальному сенсі.
Базові компоненти та де їх брати для саморобки
Серцем будь-якого банку енергії виступають літій-іонні або літій-полімерні акумулятори, і найчастіше вибір досвідчених майстрів падає на циліндричні елементи типорозміру 18650. Це зумовлено їхньою поширеністю – старі батареї ноутбуків, акумулятори електроінструментів чи корпуси від електросамокатів містять десятки таких комірок. Не варто купувати дешеві no-name елементи на радіоринках з обіцяною ємністю 9900 mAh, бо фізика працює проти шахраїв: у стандартний корпус 18650 технологічно неможливо запакувати більше ніж 3500-3600 міліампер-годин при збереженні прийнятної безпеки. Орієнтуйтеся на брендові комірки від LG, Samsung, Panasonic або Sanyo, випаяні з перевіреної оргтехніки. Їх потрібно ретельно протестувати, відбракувавши екземпляри з внутрішнім опором вище 100 мОм, бо такі банки будуть грітися під навантаженням і матимуть низьку реальну ємність.
Другий кит, на якому тримається конструкція, – це плата заряду-розряду. Вона має виконувати дві критичні функції: підвищувати низьку напругу акумулятора (2.8–4.2 В) до стандартних 5 вольт для USB-виходу, а також знижувати вхідні 5 вольт від зарядного пристрою до безпечних для літію 4.2 вольта. Не плутайте прості модулі на TP4056, які лише заряджають одну банку, з повноцінним Power Bank модулем. Вам потрібен готовий перетворювач, що містить DC-DC step-up конвертер і лінійний або імпульсний зарядний пристрій. Найходовіші моделі базуються на мікросхемах серії IP5306, IP5328 або більш потужних SW6106 та SW6208, які підтримують швидкі протоколи заряджання Quick Charge або Power Delivery. Перевага готових плат у тому, що вони вже мають індикацію рівня заряду на світлодіодах та вбудований захист від перевантаження за струмом.
Не менш важливим є BMS-модуль (Battery Management System), якщо ви збираєте батарею з кількох паралельно з’єднаних груп, послідовно підключених для підвищення напруги (наприклад, конфігурація 2S – дві послідовно). BMS слідкує за тим, щоб напруга на кожному елементі не перевищувала 4.25 В і не падала нижче 2.7 В, балансуючи комірки. Ось наочне порівняння можливостей різних архітектур живлення:
Порівняння архітектур акумуляторних збірок для повербанку (типові рішення 2024-2025 років):
| Конфігурація збірки | Типова плата керування | Максимальний струм на виході | Основні переваги конструкції |
|---|---|---|---|
| 1S (1-10 шт паралельно) | IP5306 / TP4056 + MT3608 | 2.4 А (макс.) | Гранична простота складання; Не потребує балансування; Ідеально для телефонів без швидкої зарядки. |
| 2S (послідовно 2 групи) | IP5328 / BMS 2S + Step-Down модуль | 3.0 А (з протоколами QC) | Вищий ККД перетворення; Сумісність з Quick Charge 3.0; Менший нагрів під значним навантаженням. |
| 3S або 4S | SW6208 / IP2368 + 45W PD модуль | 5.0 А (USB-C PD до 20В) | Пряма зарядка ноутбуків; Підтримка високовольтних протоколів; Можливість наскрізної зарядки (Hub mode). |
Корпус – це те, що відрізняє кустарний виріб від надійного пристрою. Можна використати готові пластикові бокси для акумуляторів 18650, які продаються в магазинах радіодеталей з відсіками на 4, 6 або 8 банок. Такі корпуси часто йдуть одразу з контактними пластинами та відсіком для плати, що зводить обсяг механічної роботи до мінімуму. Якщо ж душа потребує унікальності, підійде листовий полістирол, оргскло або навіть фанера, склеєні дихлоретаном або епоксидною смолою. Головне – забезпечити жорстку фіксацію акумуляторів, щоб вібрації не перетерли нікелеву стрічку, якою ви з’єднуєте полюси. У ролі комутаційних дротів для силових ліній використовуйте багатожильний мідний провід перерізом не менше 0.75 мм².
Розрахунок ємності та кількості елементів живлення
Перш ніж хапатися за паяльник, виконайте просту арифметику, яка визначить кінцеву корисну ємність вашого зібраного девайса, адже на шляху від акумулятора до роз’єму USB частина енергії неминуче розсіюється у вигляді тепла. Реальний ККД перетворювачів напруги коливається в діапазоні 80-93%, і це треба враховувати, особливо якщо ви купували акумулятори, спокусившись на заявлені цифри. Щоб порахувати, скільки разів ваш повербанк зможе зарядити смартфон, застосовується універсальна формула: (Загальна ємність акумуляторів у мАг × Номінальна напруга акумуляторів × ККД перетворювача) / (Ємність батареї смартфона × Напруга заряду смартфона). Для звичайної літієвої банки номінальною вважається напруга 3.7 Вольта, а для USB-виходу – 5 Вольт. Відтак, якщо ви спаяли 4 паралельні банки Samsung INR18650-35E по 3400 мАг, загальний запас на 3.7 В складе 13600 мАг. У перерахунку на п’ять вольт з урахуванням середнього ККД в 88% корисний “вихлоп” буде приблизно 13600 × 3.7 / 5 × 0.88 = близько 8850 мАг.
Не покладайтеся сліпо лише на паралельне з’єднання, тому що підвищення напруги шляхом послідовного з’єднання (наприклад, 2S) іноді вигідніше з точки зору теплових втрат. Коли у вас на вході step-up конвертера 7.4 В замість 3.7 В, йому легше підняти напругу до 5 В, а значить, менше енергії піде на нагрівання котушки індуктивності. Зворотний бік медалі – необхідність використання балансувального BMS-модуля, який постійно вирівнює напругу на послідовно з’єднаних групах, що трохи здорожчує проект. Для кишенькових пристроїв, які планується заряджати струмом до 2 А, цілком достатньо паралельної збірки 1S, вона простіша і компактніша.
Відбраковування елементів – це ритуал, який не можна пропускати. Кожну банку, видобуту з б/в техніки, потрібно зарядити до 4.2 В і дати відлежатися тиждень. Якщо напруга просіла більше ніж на 0.1 В, елемент має високий саморозряд і тягнутиме за собою сусідів у паралельній збірці. Далі за допомогою зарядного модуля з функцією вимірювання ємності (наприклад, Lii-500 або OPUS BT-C3100) проводять цикл розряду струмом 0.5-1 А та фіксують реальну віддачу мАг. Для складання повербанку використовують лише комірки з розбіжністю ємності не більше 5% і однаковим внутрішнім опором. Якщо нехтувати цим правилом, слабша банка постійно перебуватиме в режимі глибокого розряду та швидко вийде з ладу, потягнувши за собою інші.
Забавна деталь із практики ремонтників: усередині багатьох фірмових, дорогих повербанків стоять точно такі ж циліндричні елементи 18650, які ми використовуємо для саморобок, а не якісь спеціальні плоскі акумулятори. Виробники просто заливають їх компаундом або ховають за красивим пластиком, що робить пристрій абсолютно неремонтопридатним. Натомість власноруч зібраний девайс можна розкрити, замінити комірку і користуватися далі без шкоди для гаманця.
Вибір плати керування для різних сценаріїв заряджання
Найвідповідальніший вибір, який визначає зручність користування повербанком, – це електронна начинка, адже саме мікросхема диктує підтримувані протоколи швидкої зарядки та безпеку фінального продукту. Найпростіші п’ятивольтові плати на IP5306 залишаються бестселерами для початківців завдяки своїй всеїдності: один Li-Ion елемент на вході, до 2.4 А на виході, вбудований захист від перерозряду та світлодіодна індикація у вигляді чотирьох синіх вогників. Така плата не потребує танців з бубном – подав живлення на контакти BAT+ та BAT-, і вона вже генерує стабільні 5V. Щоправда, вона не здатна домовитися із сучасними смартфонами про напругу 9 чи 12 вольт, тому зарядка буде відбуватися у стандартному повільному режимі.
Якщо ваш смартфон підтримує Qualcomm Quick Charge, варто придивитися до плат на чіпі IP5328 або старших моделях серії SW. Вони працюють з батареями у конфігурації 1S або 2S і здатні видавати на виході 5V/3A, 9V/2A та 12V/1.5A. Тут з’являється важливий нюанс: для роботи QC-режиму часто потрібна збірка з двох послідовних груп (2S), щоб вхідна напруга перевищувала вихідну. Якщо не дотриматися цієї умови, перетворювач просто не зможе ефективно підняти 3.7 В до 12 В без дикого перегріву. Окремо варто згадати плати з підтримкою USB Power Delivery (PD) на 20-45 Вт, які створені для заряджання ноутбуків через Type-C. Такі модулі на кшталт IP2368 або SW6208 вимагають мінімум 3S конфігурації акумуляторів (12.6 В повного заряду) і дуже прискіпливі до якості пайки силових доріжок.
Окремим пунктом іде режим наскрізної зарядки, коли повербанк одночасно живиться сам і заряджає телефон. Не всі плати вміють робити це безпечно. Дешеві модулі часто просто пропускають вхідний струм транзитом, що може перевантажити зарядний пристрій. Якісні контролери вміють динамічно розподіляти енергію, обмежуючи вхідний струм і першочергово живлячи підключений гаджет, а залишок пускаючи на заряд власних банок. Перед придбанням плати завжди шукайте даташит, де описана логіка роботи, а не просто копіюйте схему з відео на відеохостингах, бо там рідко заглиблюються в технічні деталі, покладаючись на удачу.
Покрокове складання схеми та контактна пайка
Починати фізичне складання потрібно з підготовки акумуляторної збірки, адже неякісний контакт між банками – це корінь більшості проблем, від падіння напруги під навантаженням до локального перегріву. Контактне зварювання нікелевою стрічкою – єдиний технічно грамотний метод з’єднання літієвих комірок. Використання паяльника для безпосереднього лудіння корпусу акумулятора категорично заборонене, бо тривалий нагрів руйнує внутрішню структуру електроліту, а в гіршому випадку пошкоджує клапан скидання тиску. Якщо апарату точкового зварювання немає, купуйте готові холдери (тримачі) з пружними контактами, вони забезпечують достатню площу притискання для струмів до 3-4 А. У разі самостійного зварювання налаштуйте апарат на короткий імпульс і приварюйте стрічку 0.15×8 мм, обов’язково чотирма точками на кожен позитивний полюс, щоб знизити перехідний опір.
Коли батарея зібрана в монолітний блок, переходьте до комутації плати. Силові проводи BAT+ та BAT- повинні бути короткими (до 10 см) і перерізом, здатним витримати максимальний споживаний струм без істотного падіння напруги. Якщо ви використовуєте плати швидкої зарядки, де струми можуть досягати 5 А, переріз 0.5 мм² є недостатнім – дріт буде відчутно теплим. Рекомендується застосовувати силіконові проводи 14-16 AWG, які не плавляться при випадковому торканні жала паяльника. На цьому етапі в розрив плюсового проводу обов’язково впаюють запобіжник або термозапобіжник на 85-90°C, котрий механічно притискають до корпусу одного з акумуляторів. Це останній рубіж захисту від короткого замикання в разі пробою DC-DC перетворювача.
Особливу увагу приділіть фіксації USB-роз’ємів. Пластикові корпуси часто мають невеликий люфт, що призводить до відламування контактних майданчиків від текстоліту при незграбному встромлянні кабелю. Якщо ви використовуєте окремі роз’єми на дротах, а не інтегровані на платі, їх обов’язково саджають на ціаноакрилатний клей або епоксидну смолу, додатково заливаючи місце пайки з тильного боку для механічного розвантаження. Наступний крок – це контрольне вмикання без корпусу. Перший запуск завжди проводьте з обмеженням струму через лабораторний блок живлення. Перевірте, чи немає паразитного короткого замикання, чи світиться індикація, і чи відповідає напруга холостого ходу на виході 5.1–5.2 В. Якщо все гаразд, можна приступати до тестування під навантаженням, поступово збільшуючи струм до номінального.

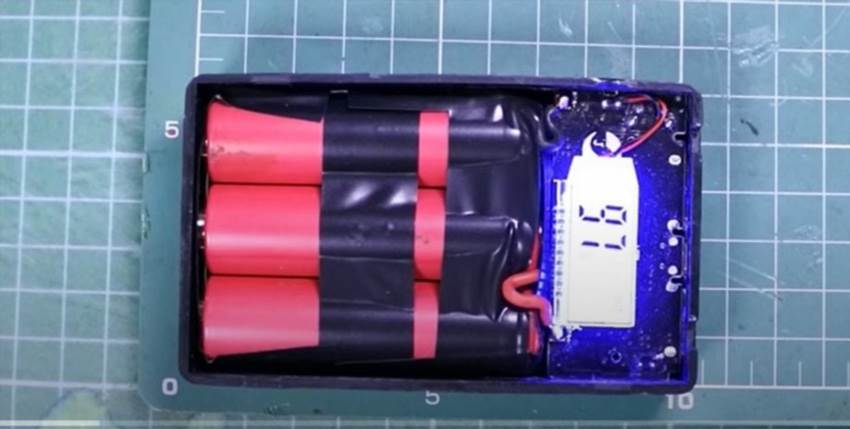

Майструємо надійний корпус і продумуємо індикацію
Зовнішнє оформлення – це не просто естетика, а й гарантія того, що при першому падінні на бетонну підлогу гострі краї плати не замкнуть між собою, а контактна зварка не трісне від ударного навантаження. Найбільш виграшним матеріалом для саморобного корпусу, який лежить буквально під ногами, є обрізки поліпропіленових труб або кабель-каналів. Поліпропілен добре поглинає удари, легко ріжеться, а головне – його можна формувати будівельним феном. Якщо ви берете пластиковий бокс із готовими відсіками, обов’язково проклейте контактні групи зсередини додатковим шаром ізоляції, бо під час вібрації гострі краї нікелевої стрічки можуть прорізати термозбіжну трубку і дістатися до сусідньої банки.
Індикація заряду, виведена назовні, робить виріб дружнім до користувача. Якщо стандартної плати на чотирьох світлодіодах мало, можна додати мініатюрний цифровий вольтметр із живленням від основної плати через тактову кнопку. Такий індикатор виводитиме точну напругу на банках у реальному часі. Це дозволяє приблизно оцінювати залишок енергії, адже літієва комірка на 3.5 В розряджена майже в нуль, а на 4.0 В – заряджена під зав’язку. Проте варто пам’ятати, що ці дешеві індикатори самі споживають близько 20 мА, тож вішати їх на постійне живлення не можна – розрядять банки за тиждень бездіяльності. Використовуйте мікрокнопку без фіксації для активації дисплея.
Вирізаючи отвори під порти та індикатори, дійте поспішаючи повільно. Краще витратити пів години на акуратне підпилювання надфілем, ніж отримати негарний зазор, у який потраплятиме пил та волога. Для захисту від води та пилу в польових умовах (наприклад, у туристичному спорядженні) отвори заливають прозорим термоклеєм, який легко видалити при ремонті. На етапі фінальної збірки всі рухомі частини, включно з акумуляторами, варто зафіксувати двокомпонентним герметиком або спіненим поліетиленом, щоб нічого не деренчало. Саморобний повербанк, який видає брязкіт при струшуванні, одразу сприймається як ненадійний, хоча його електрична частина може бути бездоганною.
Алгоритм безпеки під час заряджання та експлуатації
Зібрати пристрій – це пів справи, головне випробування починається тоді, коли ви залишаєте його заряджатися на ніч, а тому блок захисту мусить бути продубльованим на кількох рівнях. Окрім заводського захисту плати від перезаряду до 4.25 В, непогано мати механічний захист у вигляді терморозмикача, який фізично розриває коло при досягненні корпусом акумулятора температури у 70 градусів Цельсія. Його розташовують точно в центрі батарейної збірки, під термозбіжною трубкою. Також варто запровадити правило “першого довгого тесту”: новоспечений повербанк ставлять на зарядку в металеву каструлю або на керамічну плитку подалі від легкозаймистих предметів і спостерігають за ним протягом усього циклу. Якщо температура корпусу піднімається вище 45°C, є проблеми або з якістю контактів, або завищеним струмом зарядки.
Під час експлуатації уникайте глибоких розрядів нижче 3 Вольт на банку. Хоча контролер і відсікає навантаження при 2.9-3.0 В, тривале зберігання в такому стані запускає хімічну деградацію з утворенням металевого літію на анодах. Якщо ви зробили повербанк високої ємності для сезонних виїздів, зберігайте його в прохолодному місці (від +10 до +20°C) з рівнем заряду близько 40-60%, тобто при напрузі 3.7-3.8 В. Це стандартна практика консервації літій-іонних джерел живлення, яку чомусь часто ігнорують.
Перевірка балансу в багатобанкових збірках – окремий біль. Якщо ви помітили, що повербанк став заряджатися до 100% занадто швидко, а потім блискавично сідає, причина майже напевне у розбалансуванні комірок. BMS-плата, якщо вона не інтелектуальна, здатна вирівняти лише невеликий дисбаланс. Тому раз на 3-6 місяців активного користування рекомендується розкрити корпус і примусово зарядити кожну паралельну групу до 4.2 В окремим однобаночним зарядним пристроєм. Цю процедуру називають “ручним балансуванням”, і вона здатна повернути втрачену ємність збірки, яку “з’їдала” одна слабка ланка. Ось ключові маніпуляції для продовження життя саморобки:
- не залишати повністю заряджений повербанк на сонці чи біля обігрівача;
- використовувати зарядні пристрої з якісною стабілізацією напруги, уникаючи імпульсних блоків живлення сумнівного походження;
- не допускати короткого замикання вихідних клем під час транспортування – обов’язково ставити заглушки або механічний вимикач;
- раз на пів року проводити візуальний огляд на предмет спучування або підтікання електроліту;
- при виявленні іржавого нальоту на контактах негайно проводити ревізію пайки;
- не заряджати одночасно два потужні пристрої, якщо плата не розрахована на сумарний струм;
- використовувати лише мідні конектори та якісні USB-кабелі з перерізом жив, що відповідають заявленому струму;
- тримати саморобний пристрій подалі від металевого сміття у рюкзаку, яке може замкнути полюси через USB-порт.
Доведення повербанку до пуття власноруч – це не просто механічне повторення інструкцій, а цикл усвідомлених рішень, що балансують на межі фізики та практичної доцільності. Ви берете на себе роль інженера-конструктора, який зважує ризики перегріву, прораховує втрати на перетворенні і підбирає елементи живлення не за барвистими етикетками, а за реальними розрядними характеристиками. Цей досвід дає рідкісне нині задоволення від того, що складна електроніка перестає бути чорною скринькою. Коли ви тримаєте в руках акуратно зібраний прямокутник, здатний оживити севший планшет під час відключення світла або підтримати роботу портативної рації в поході, приходить розуміння – цей пристрій не підведе, бо ви точно знаєте, що всередині немає ні халтурної скрутки, ні переоцінених міліампер-годин.
